一. 概 述

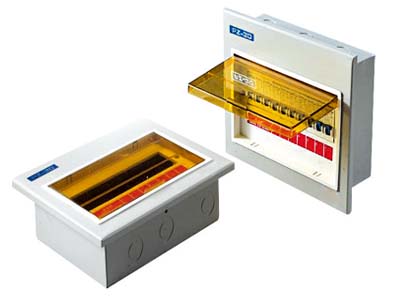

PZ30低壓封閉式照明箱適用于頻率50/60Hz，額定電壓500V及以下，負荷電流不大于100A的單相及三相電路中，作動力照明，電動機控制、對電路進行過載、漏電及短路保護使用，該箱設計合理，體積小、外形美觀，使用安全可靠，可廣泛用于工廠、大廈、住宅、商場等場所。
本產品符合GB7251.12《低壓成套開關設備》及JB/T7121《模數化終端組合電器》等標準。
二. 特 點
1. PZ30終端組合電器主要結構部件有透明罩、上蓋、箱體、安裝軌、軌道高低調節螺桿、導電排、護線罩和電器開關元件等。 內裝電器開關元件采用寬度9mm模數的電器，安裝于標準35mm導軌道上，可根據需要任意組合，安裝軌道高低可調節，特別對暗裝式 更為方便。拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開透明罩可方便地操作，使用安全可靠，箱體上下、左右及背后均設置進出線孔，便于接線；
2. 技術成熟：PZ30配電柜原理簡單，主要組成部分為各種開關元器件、殼體、透明門、上蓋、零排、保護接地排、絕緣導線等；
3. 安全：柜型是戶內封閉式配電柜，采用專用型材組裝式結構，具有重量輕，強度高等特點。塑料小門采用防火樹脂材料，能有效防止火勢蔓延。內裝電器元件均采用模數為9mm的電器，安裝于標準導軌上�？筛鶕�(jù)需要任意組合，拆裝方便，開關元件手柄外露，帶電部分被遮蓋在上蓋內部，打開門可方便操作；
4. 防護：具有防漏電、觸電、短路、過載等多種保護裝置，箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護回路；
5. 進線方式：箱體上下左右及背面均可設置進線敲落孔，方便接線；
6. 柜體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-25℃；
2. 海報高度：海拔不超過2000m；
3. 相對溫度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
