一. 概 述

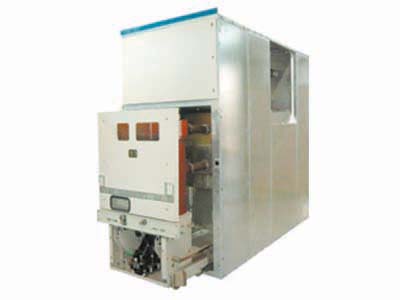

KYN61-40.5型鎧裝移開式交流金屬封閉開關柜（以下簡稱開關柜）系三相交流量50/60Hz、額定電壓40.5kV的戶內成套配電裝置，作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。
本裝置符合GB/T11022、GB3906、DL404及參照采用國際IEC-298標準。
二. 特 點
1. 柜體結構采用組裝式，斷路器采用手車落地式結構；
2. 配用全新型復合絕緣真空斷路器，并具有互換性好、更換簡單之特點；
3. 手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構；
4. 所有的操作均可在柜門關閉狀態下進行；
5. 主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式及電氣互鎖，滿足“五防”功能；
6. 電纜室空間充裕，可連接多跟電纜；
7. 快速接地開關用于接地和回路斷路；
8. 外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海報高度：海拔不超過2000m；
3. 相對濕度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 水蒸汽壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；
6. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
