一. 概 述

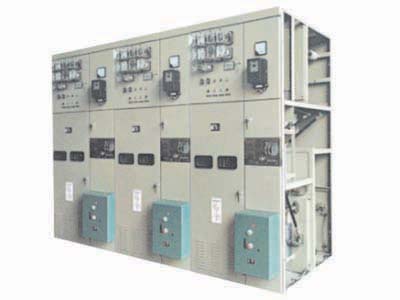

XGN2-12箱型固定式金屬封閉開關設備所用主要一次元件均屬重新設計，與目前主要使用的手車式開關柜和GG-1（A）F型開關柜相比具有較高的絕緣水平和防護等級，內部采用任何形式的相間和相對地隔板及絕緣氣體，二次回路不采用二次插頭（即不管設備在何種狀態下，保護和控制回路是始終貫通的）；產品用于3～10kV單母線，單母線帶旁路系統中作為接受和分配電能的高壓成套設備。本產品符合“五防”要求。
本裝置符合GB3908《3-35kV交流金屬封閉開關》、IEC298等技術標準。
二. 特點
1. 本開關柜為金屬封閉箱型結構，柜體骨架由角鋼焊接而成，柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室；
2. 可通過門板上的觀察窗和照明燈觀察柜內各主要元件的運行情況；
3. 對各主要元件進行了重新設計（斷路器、旋轉式隔離開關等）；
4. 根據柜體，繼電器室可安裝繼電器，門上可安裝信號繼電器、指示儀表、信號燈、轉換開關安裝與操作小室；
5. 柜體后部為母線室，下部為電纜器室，用戶可方便的進行接線，前下部為斷路器室，方便開關柜的維修。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海報高度：海拔不超過2000m（超過時按DL/T593-1996《高壓開關設備的共用訂貨技術導則》）；
3. 相對濕度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
